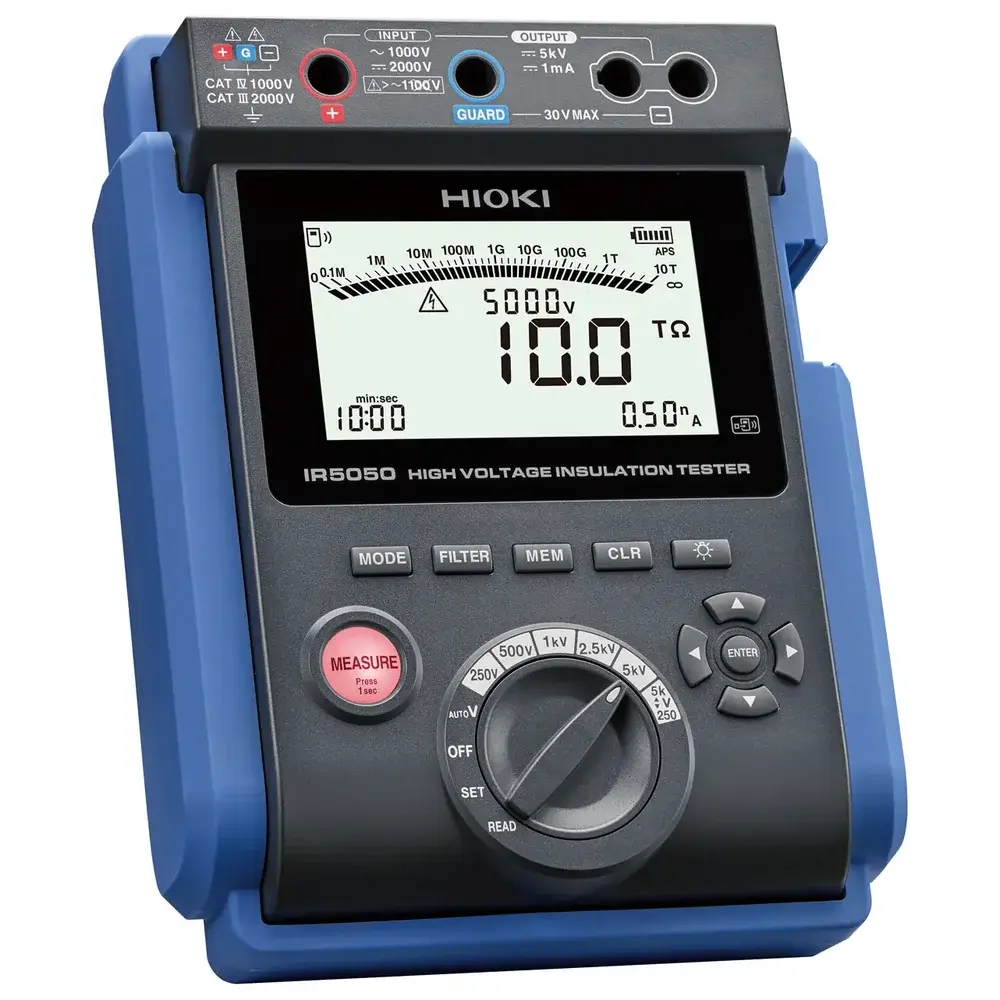

Hioki IR5050 Yüksek Gerilim İzolasyon Test Cihazı 5 kV 10 TΩ
- Ücretsiz Kargo
- 12 aya varan taksit
- 36 ay garanti
- Teknik destek
Hioki IR5050, kablo, motor, trafo ve diğer yüksek gerilim ekipmanlarında izolasyon ölçümü için geliştirilmiş, taşınabilir 5 kV yüksek gerilim izolasyon test cihazıdır. 250 V'tan 5 kV'a kadar test gerilimiyle 10 TΩ'a kadar kararlı ölçüm yapar; PI, DAR ve DD izolasyon teşhis değerlerini otomatik hesaplar. Kompakt ve hafif gövdesi, IP65 korumalı sert taşıma çantasıyla birlikte saha ve tesis bakım ekipleri için tasarlanmıştır.
Hioki IR5050 Öne Çıkan Özellikler
- 250 V – 5 kV DC test gerilimi: 5 hazır kademe (250 V, 500 V, 1 kV, 2,5 kV, 5 kV) ve 10 V / 25 V adımlarla ince ayar
- 10 TΩ'a kadar izolasyon direnci ölçümü; blendajlı kablolar ve GUARD terminali ile kararlı sonuç
- Otomatik hesaplanan teşhis değerleri: PI (polarizasyon indeksi), DAR (dielektrik absorpsiyon oranı), DD (dielektrik deşarj)
- Adım gerilim (SV) ve rampa (Ramp) testleriyle artan gerilim altında izolasyon davranışını inceleme
- Kaçak akım (3,00 mA'ya kadar), gerilim (1000 V AC / 2000 V DC) ve kapasitans ölçümü
- Güvenlik: test başlatmak için 1 s basılı tutma, yüksek gerilimde yanıp sönen MEASURE düğmesi, test sonunda otomatik deşarj
- Dahili veri kaydı; opsiyonel Z3210 ile Bluetooth (GENNECT Cross, Excel® doğrudan giriş), opsiyonel DT4900-01 ile USB aktarımı
- AA alkalin veya Ni-MH şarj edilebilir pil ile çalışma; IP65 korumalı C0212 taşıma çantası dahil
Kullanım Alanları
Hioki IR5050; yüksek gerilim kablolarının, elektrik motorlarının, trafoların ve diğer yüksek gerilim ekipmanlarının izolasyon testleri, periyodik bakım ölçümleri ve izolasyon yaşlanmasının izlenmesi için kullanılır. PI, DAR ve DD fonksiyonları nem, kirlenme ve yaşlanma gibi durumların tek bir izolasyon değerinden daha ayrıntılı değerlendirilmesine yardımcı olur. Adım gerilim ve rampa testleri, yalnızca tek bir sabit gerilimde görünmeyen zayıf noktaların tespitinde kullanılır.
Teknik Özet
| Özellik | Değer |
|---|---|
| İzolasyon test gerilimi | 250 V – 5 kV DC (hazır: 250 V / 500 V / 1 kV / 2,5 kV / 5 kV) |
| Ölçüm aralığı (5 kV) | 50,0 GΩ'a kadar ±%5 rdg. ±5 dgt.; 10,00 TΩ'a kadar ±%20 rdg. |
| İzolasyon teşhisi | PI, DAR, DD, SV, Ramp |
| Kaçak akım | 0,00 nA – 3,00 mA |
| Gerilim ölçümü | 30–1.000 V AC, ±10–±2.000 V DC, ±%3 rdg. ±3 dgt. |
| Kapasitans | 10,0 nF – 25,0 µF, ±%10 rdg. ±5 nF |
| Koruma sınıfı | IP40 (cihaz), IP65 (C0212 çanta) |
| Güç kaynağı | 8 × AA alkalin veya Ni-MH pil, yaklaşık 5 saat |
| Boyutlar / ağırlık | 195 × 254 × 89 mm, 1,7 kg |
Kutu İçeriği
- Taşıma çantası C0212
- Kırmızı test kablosu L9850-01 (3 m)
- Siyah blendajlı test kablosu L9850-02 (3 m)
- Mavi test kablosu L9850-03 (3 m)
- Timsah klipsler L9851-01 (kırmızı), L9851-02 (siyah), L9851-03 (mavi)
- LR6 alkalin pil × 8
- Kullanım kılavuzu
Hioki IR5050 ile IR5051 Farkı
Hioki IR5050 ve IR5051 aynı gövdeyi, 250 V – 5 kV izolasyon ölçümünü, 10 TΩ'a kadar ölçüm aralığını ve PI, DAR, DD, SV, Ramp teşhis fonksiyonlarını paylaşır. Temel fark PV fonksiyonudur: IR5051, güneş enerjisi sistemleri için ayrı bir PV izolasyon direnci ölçüm bölümüne sahiptir. Bu bölüm 250 V – 2 kV test gerilimiyle (hazır kademeler 500 V, 1 kV, 1,5 kV) 100 GΩ'a kadar ölçer ve sistem elektrik üretirken dizileri test etmeyi sağlar; Hioki broşürüne göre PV izolasyon ölçümü yalnızca IR5051'de bulunur. Bluetooth için her iki modelde de opsiyonel Z3210 kablosuz adaptör gerekir; IR5051-90 seti adaptörle birlikte gelir. Yalnızca kablo, motor, trafo gibi yüksek gerilim ekipmanlarında izolasyon ölçümü yapacaksanız IR5050, GES sahasında da çalışacaksanız IR5051 uygundur.
Neden İnovasyonTest?
- İnovasyonTest, Hioki yetkili satıcısıdır.
- Orijinal ürün ve 3 yıl üretici garantisi.
- Stoktaki ürünlerde aynı gün kargo.
- 5.000 TL üzeri siparişlerde ücretsiz kargo.
- Kredi kartına 12 aya varan taksit imkânı.
- Havale ile ödemelerde ek indirim fırsatı.
- Talebe bağlı, ek ücretli TÜRKAK akrediteli kalibrasyon sertifikası (iş ortağımız olan kalibrasyon laboratuvarı aracılığıyla).
- Hafta içi 09:00–17:00 arası WhatsApp ve e-posta ile teknik destek.
- Kurumsal ve toplu alımlar için teklif formu üzerinden bize ulaşabilirsiniz.
İlgili Ürünler
- Hioki IR5051 Yüksek Gerilim İzolasyon Test Cihazı 5 kV PV Fonksiyonlu
- Hioki IR4053-10 PV Sistemleri İçin Dijital İzolasyon Test Cihazı 1000 V
- Hioki IR4056-20 Dijital İzolasyon Test Cihazı 50–1000 V 4000 MΩ
- İzolasyon Test Cihazları
- Tüm Hioki ürünleri
Sıkça Sorulan Sorular
Hioki IR5050 hangi test gerilimlerinde çalışır?
250 V'tan 5 kV'a kadar DC test gerilimi uygular. 250 V, 500 V, 1 kV, 2,5 kV ve 5 kV hazır kademelerinin yanında gerilim 250 V – 1 kV arasında 10 V, 1 kV – 5 kV arasında 25 V adımlarla ayarlanabilir.
Hioki IR5050 ile güneş paneli (PV) izolasyon ölçümü yapılır mı?
Hayır. Üretim sırasında PV izolasyon direnci ölçen ayrı PV fonksiyonu yalnızca IR5051 modelinde bulunur.
PI, DAR ve DD değerleri otomatik hesaplanıyor mu?
Evet. Ölçüm tamamlandığında cihaz izolasyon direnci ve kaçak akımın yanı sıra PI, DAR ve DD değerlerini hesaplar ve değerlendirme kriteri olarak gösterir.
Ölçüm verileri bilgisayara veya telefona aktarılabilir mi?
Opsiyonel Z3210 kablosuz adaptörle veriler Bluetooth üzerinden GENNECT Cross uygulamasına veya Excel®'e aktarılır. Opsiyonel DT4900-01 ile kayıtlı veriler USB üzerinden bilgisayara alınabilir.
Cihaz hangi pillerle çalışır?
8 adet AA boy LR6 alkalin pil veya HR6 Ni-MH şarj edilebilir pil kullanılır. Alkalin pille 5 kV üretimde yaklaşık 5 saat sürekli çalışma belirtilir.
Kalibrasyon sertifikası alınabilir mi?
Talep halinde ek ücretli TÜRKAK akrediteli kalibrasyon sertifikası iş ortağımız laboratuvar üzerinden sağlanabilir.
Genel özellikler (doğruluk garantisi 1 yıl)
| Özellik | Değer |
|---|---|
| Ölçüm parametreleri | İzolasyon direnci, kaçak akım, gerilim, kapasitans (DD fonksiyonu) |
| Terminallere maks. anma gerilimi | 1000 V AC, 2000 V DC |
| Toprağa karşı maks. anma gerilimi | 1000 V (CAT IV), 600 V (CAT III) |
| İzolasyon teşhis fonksiyonları | PI, DAR, DD, SV, Ramp |
| Diğer fonksiyonlar | Pil şarj göstergesi, gerilimli devre göstergesi, otomatik güç tasarrufu, otomatik deşarj, arka aydınlatma, sesli uyarı, manuel kayıt, loglama kaydı, sıcaklık ve nem girişi, geçen süre gösterimi, saat, filtre, donanım filtresi, veri tutma, sistem sıfırlama, USB iletişimi (yalnızca DT4900-01 ile), kablosuz iletişim (yalnızca Z3210 ile), karşılaştırıcı, direnç göstergesi, delinme (breakdown) kesmesi, negatif gerilim bildirimi |
| Çalışma sıcaklığı ve nem | -20 °C – 50 °C (yoğuşmasız): -20–40 °C %80 bağıl nem altı, 40–45 °C %60 altı, 45–50 °C %50 altı |
| Depolama sıcaklığı ve nem | -25 °C – 65 °C, %80 bağıl nem altı (yoğuşmasız) |
| Toz ve su koruması | IP40 (koruyucu takılıyken, terminaller hariç), IP65 (taşıma çantası C0212) |
| Standartlar | EN61010 (güvenlik), EN61326 (EMC), IEC 61557-1, IEC 61557-2 (izolasyon direnci test cihazı) |
| Güç kaynağı | LR6 (AA) alkalin pil × 8 veya HR6 (AA) Ni-MH şarj edilebilir pil × 8 |
| Sürekli çalışma süresi | Z3210 takılı değilken yaklaşık 5 saat; Z3210 takılı ve kablosuz iletişim kullanılırken yaklaşık 4 saat (alkalin pil, 5 kV üretimi, +/- terminaller açık, arka ışık ve karşılaştırıcı kapalı) |
| Dahili kayıt | 1000 veri noktası, minimum loglama aralığı 5 s (broşür) |
| Boyutlar ve ağırlık | 195 mm G × 254 mm Y × 89 mm D, 1,7 kg (pil dahil) |
| Standart aksesuarlar | IR5050 kutu içeriği (Hioki Avrupa): kırmızı test kablosu L9850-01 (3 m), siyah blendajlı test kablosu L9850-02 (3 m), mavi test kablosu L9850-03 (3 m), timsah klipsler L9851-01 / L9851-02 / L9851-03, taşıma çantası C0212, LR6 alkalin pil × 8, kullanım kılavuzu |
İzolasyon direnci ölçümü
| Özellik | Değer |
|---|---|
| Test gerilimi aralığı | 250 V – 5,20 kV DC |
| Kullanıcı ayarlı test gerilimi | 250 V – 1 kV: 10 V adımlarla; 1 kV – 5 kV: 25 V adımlarla |
| Hazır test gerilimleri | 250 V / 500 V / 1000 V / 2500 V / 5000 V |
| Garantili doğruluk aralığı (1), ±%5 rdg. ±5 dgt. | 250 V: 0,00 MΩ – 2,50 GΩ; 500 V: 0,00 MΩ – 5,00 GΩ; 1000 V: 0,00 MΩ – 10,0 GΩ; 2500 V: 0,00 MΩ – 25,0 GΩ; 5000 V: 0,00 MΩ – 50,0 GΩ |
| Garantili doğruluk aralığı (2), ±%20 rdg. | 250 V: 2,51 GΩ – 500 GΩ; 500 V: 5,01 GΩ – 1,00 TΩ; 1000 V: 10,1 GΩ – 2,00 TΩ; 2500 V: 25,1 GΩ – 5,00 TΩ; 5000 V: 50,1 GΩ – 10,00 TΩ |
| Anma akımı | 1 mA – 1,2 mA |
| Kısa devre akımı | 2 mA veya altı |
| Ölçüm sayısı | Tam dolu bir pil setiyle 200 veya üzeri |
Kaçak akım ölçümü
| Özellik | Değer |
|---|---|
| Ölçüm aralıkları (otomatik) | 10 nA / 100 nA / 1000 nA / 10 μA / 100 μA / 1 mA |
| Gösterge aralığı | 0,00–9,99 nA / 9,0–99,9 nA / 90–999 nA / 0,90–9,99 μA / 9,0–99,9 μA / 90–999 μA ve 0,90–3,00 mA |
| Çözünürlük | 0,01 nA / 0,1 nA / 1 nA / 0,01 μA / 0,1 μA / 1 μA (90–999 μA), 0,01 mA (0,90–3,00 mA) |
Gerilim ölçümü
| Özellik | Değer |
|---|---|
| Garantili doğruluk aralığı | 30 V – 1.000 V AC (45 Hz – 65 Hz), ±10 V – ±2.000 V DC |
| Doğruluk | ±%3 rdg. ±3 dgt. |
| Giriş direnci | 500 kΩ veya üzeri (DC, 45 Hz – 65 Hz) |
| Aşırı yük koruması | 1100 V AC ve 2200 V DC (1 dk, +/- terminaller arası) |
Kapasitans ölçümü
| Özellik | Değer |
|---|---|
| Ölçüm koşulu | İzolasyon direnci ölçümü bittikten sonra otomatik ölçülür (çıkış gerilimi 250 V veya altındaysa ölçülmez) |
| Doğruluk | ±%10 rdg. ±5 nF (garantili doğruluk aralığı: 10,0 nF – 25,0 µF) |
| Ölçüm aralıkları | 100 nF / 1000 nF / 10 μF |
| Gösterge aralığı | 0,0–99,9 nF / 100–999 nF / 1,00–9,99 μF ve 10,0–25,0 μF |
| Çözünürlük | 0,1 nF / 1 nF / 0,01 μF (1,00–9,99 μF), 0,1 μF (10,0–25,0 μF) |
